4WRZ Hydraulic Proportional Directional Valves

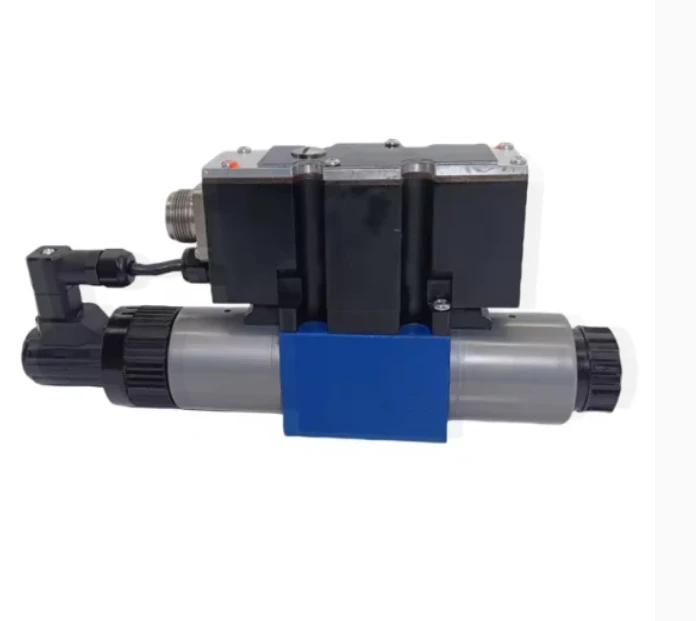

4WRZ Hydraulic Proportional directional valves (2)
4WRZ Hydraulic Proportional directional valves (3)

4WRZ ہائیڈرولک متناسب دشاتمک والوز

4WRZ ہائیڈرولک متناسب سمتاتی والوز متناسب solenoid سے چلنے والے 3-طریقہ سے دباؤ کم کرنے والے والو ہیں۔ یہ الیکٹریکل ان پٹ سگنل کو متناسب پریشر آؤٹ پٹ سگنل میں تبدیل کرنے کے لیے استعمال کیا جاتا ہے اور تمام 4WRZ… اور 5WRZ… والوز پر استعمال ہوتا ہے۔ متناسب solenoids مرکزی دھاگے اور detachable coil کے ساتھ قابل کنٹرول DC گیلے پن solenoids ہیں۔ سولینائڈ کو اختیاری طور پر بیرونی الیکٹرانکس (قسم .WRZ...) یا مربوط الیکٹرانکس (ٹائپ .WRZE...) کے ذریعے کنٹرول کیا جاتا ہے۔

انکوائری بھیجنے

مصنوعات کا تعارف

پروڈکٹ کا تعارف

4WRZ Hydraulic Proportional directional valves 2

ڈیزائن

والو بنیادی طور پر مشتمل ہے:

- ہاؤسنگ (1)

- کنٹرول سپول (2) پریشر ماپنے والے سپول کے ساتھ (3 اور 4)

- سولینائڈز (5 اور 6) مرکزی دھاگے کے ساتھ

- اختیاری طور پر مربوط الیکٹرانکس کے ساتھ (7)

4WRZ Hydraulic Proportional directional valves 3

فنکشن

- جب سولینائڈز (5 اور 6) ڈی انرجائزڈ حالت میں ہوتے ہیں، کنٹرول سپول (2) کو کمپریشن اسپرنگس (8) کے ذریعے مرکزی پوزیشن میں رکھا جاتا ہے۔
- کنٹرول سپول کا براہ راست آپریشن (2) متناسب سولینائڈ کو توانائی دے کر، جیسے سولینائڈ "a" کی توانائی (5)
→ پریشر ماپنے والے سپول (3) اور کنٹرول سپول (2) کو الیکٹریکل ان پٹ سگنل کے تناسب سے بائیں طرف منتقل کیا جاتا ہے
→ ترقی پسند بہاؤ کی خصوصیات کے ساتھ سوراخ نما کراس سیکشنز کے ذریعے P سے B اور A سے T کا کنکشن – سولینائڈ کی ڈی انرجائزیشن (5) → کنٹرول سپول (2) کمپریشن اسپرنگ (8) کے ذریعے مرکزی پوزیشن پر واپس آ جاتا ہے۔ مرکزی پوزیشن، بندرگاہیں A اور B T کے لیے کھلی ہیں، یعنی ہائیڈرولک سیال بغیر کسی پابندی کے ٹینک میں بہہ سکتا ہے۔
